PCB焊接端子不能仅因插入孔后很紧，就改为免焊使用。THT焊接与press-fit采用不同的连接设计，是否允许压入式连接要由对应端子和PCB规范确认。普通焊接针脚过紧时，应先检查配合与工艺要求，不继续加力压装来代替焊接。
孔里有针脚，不代表连接方式相同
Würth Elektronik的press-fit说明介绍了专门针脚压入镀通孔形成电气连接的原理。Phoenix Contact的PCB装配说明则将通孔回流焊列为使用焊膏及回流的焊接工艺。两份资料可以帮助识别连接方法，不能据此把任意焊接端子认定为press-fit产品。
| 核对项 | 通孔焊接 | 专门的press-fit方案 |
|---|---|---|
| 连接形成 | 按规定工艺形成焊点 | 经设计的压入接触 |
| 针脚要求 | 对应焊接配合与可焊性 | 对应指定压入接触区 |
| PCB要求 | 核对成品孔、焊盘和焊接条件 | 核对厂家指定孔与板结构条件 |
| 装配记录 | 适用的焊接与检验记录 | 适用的压入与检验记录 |
询价时把成品孔写清
向供应方索取针脚接触区几何、公差、适配的镀后成品孔、板厚及孔壁相关要求。钻头直径与电镀后的成品孔径属于不同工艺阶段，采购文件应注明采用哪一个。不要根据照片上针脚宽度猜孔径，更不能把另一系列的推荐孔直接移用。
如果更换针脚、板材或孔加工条件，应由设计与制造负责人评估是否需要重新验证。是否能沿用原PCB，取决于完整的相容条件。看起来一样的孔径数字，无法代替这些确认。
插装异常先停止并留样
遇到明显阻力、歪斜或板弯时，保留零件及板号，核对毛刺、尺寸和装配方向。不要把敲入、强压或自行修磨作为默认纠正措施。专门press-fit结构也应按其厂家批准的设备、支撑、行程及检验方法装配，不在本页给出通用压入力。
项目可要求记录插入力与位移，单位分别为N和mm，但合格曲线、测量频率及限值需要对应方案确认。一次压入后导通，不能单独证明孔壁状态、长期接触及所有验收项目满足要求。
怎样提出明确的采购需求
询问PCB焊接端子时，说明预定焊接方式及交付要求。若项目考虑免焊压入，应另行明确这一需求并取得受控方案确认。本页没有声明宏川提供任何未经核实的press-fit型号，也没有把M3、M4或M6需求参数写成可售库存。
焊接结构可继续参考端子孔径与焊盘评审，但其焊接配合讨论不能直接作为压入式连接的批准依据。
常见问题
插紧后测得导通，就可以不焊吗？需要按原设计的连接方式和验收要求执行。
把孔做小能变成press-fit吗？孔、针脚及装配过程必须共同符合经确认的压入式方案。
参考资料
Würth Elektronik压入式连接原理；Phoenix Contact PCB装配与焊接工艺。

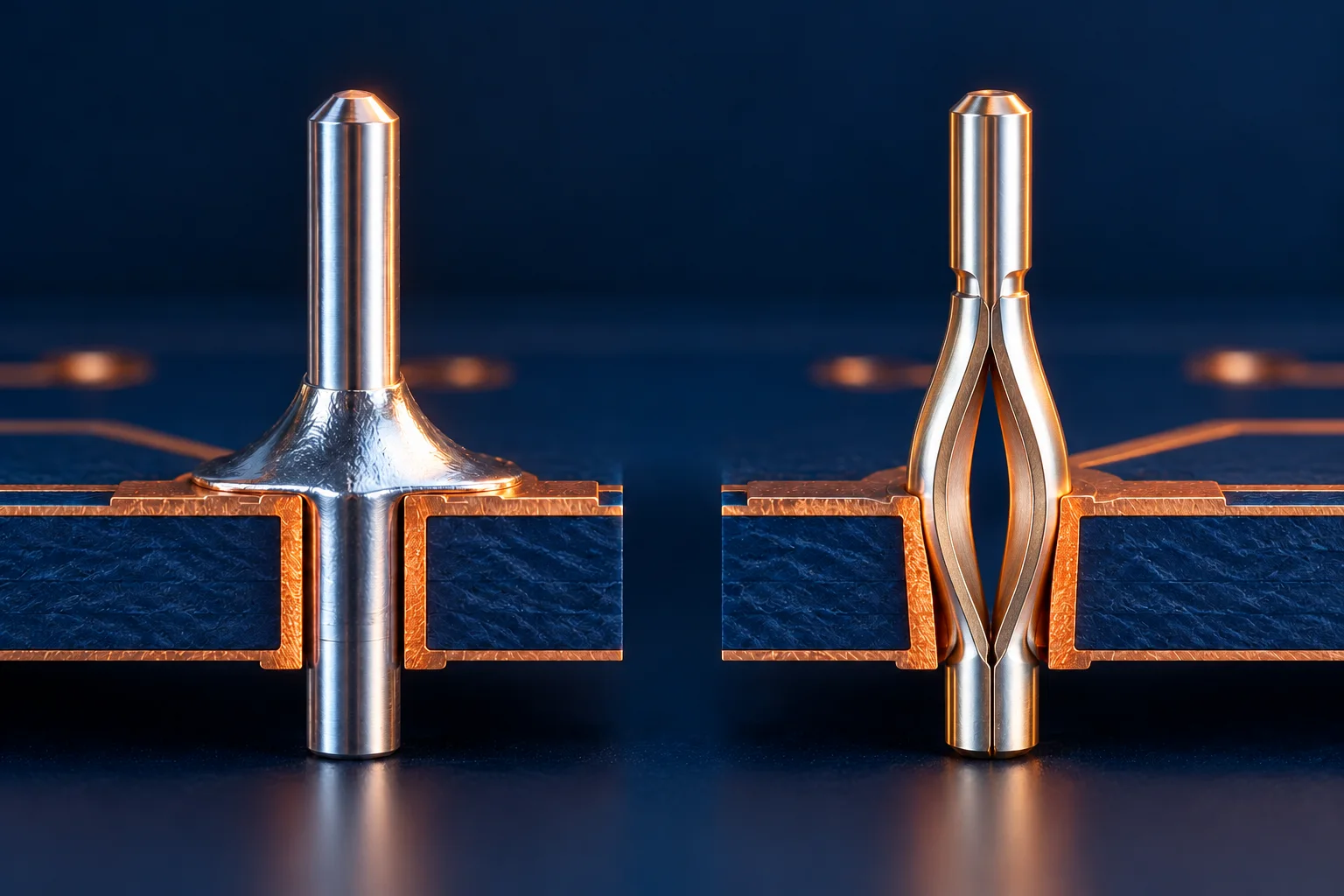

封面为 AI 两种连接原理示意，不是宏川产品剖面、可互换型号或压装检验记录。几何比例不作为制造要求。
