PCB铜排尺寸验收应先确认图纸的参考温度。若尺寸以20℃为基准，而零件在其他温度测量，需判断热膨胀影响是否可以忽略，或按批准方法修正。报告同时保留零件温度、原始尺寸与修正值，不能只把车间空调设定值写成测量温度。
同一根铜排，不同温度的长度可以不同
NIST工程计量说明采用20℃作为工业尺寸测量的参考温度，并说明偏离该温度时需要考虑材料热膨胀。图纸另有明确规定时，应按该规定执行。本页讨论长度和尺寸，不是将电阻换算到20℃，两者所用系数与测量对象不同。
先定义量的是总长、两孔中心距，还是成形后的功能跨度。温度修正不能解决尺寸定义不一致，也不能把弯曲件的投影长度换成展开长度。检验前应把测点和尺寸标识对到同一版图纸。
一个只用于说明的长度算例
假设一段均匀、自由膨胀的零件在20℃时长50.000 mm，且本算例假定线膨胀系数α=17×10−6/K，在20至35℃区间内视为常数。升到35℃，ΔT=15 K，长度增加量为ΔL=αL20ΔT=0.01275 mm，即12.75 μm。理想长度成为50.01275 mm。α只是演算输入，不是任何宏川材料的保证值。
反向修正可写为L20=LT/[1+α(T−20℃)]。这仅适用于该线性模型及相应的测量条件；读数分辨率、测温误差与材料系数不确定时，不应把演算小数位当成实际精度。
| 记录字段 | 单位或内容 | 作用 |
|---|---|---|
| 原始尺寸与尺寸编号 | mm，图纸版本及测点 | 保留尚未修正的数据 |
| 零件温度 | ℃，位置与测量时间 | 计算相对参考温度的温差 |
| 线膨胀系数 | 1/K，来源和适用温区 | 避免随意套用材料名称对应的数值 |
| 修正与最终结果 | mm，计算方法与不确定度 | 说明如何与公差比较 |
修正零件，还要核对量具和温度状态
上述算例先假设量测系统已经正确处理自身温度影响。实际量具、基准件也会受温度影响，应按设备方法处理，避免只修正铜排，或对软件已补偿的结果重复修正。
NIST相关研究指出，零件温度和热膨胀系数的不确定性都会影响偏离参考温度时的长度测量。零件刚从加工区或手中转移过来时，应按实际方法确认温度状态。仅凭室温读数，无法证明铜排各处已经均温；本页不指定通用的等待分钟数。
怎样写进采购与验收文件
对SMD/SMT贴片汇流条，建议约定参考温度、自由或约束状态、测力与支撑、材料系数依据，以及临界尺寸的复测办法。若热影响相对公差不可忽略，应由量测负责人评估测量条件与不确定度，而不是直接改动公差。
尺寸不确定度与保护带说明如何判定临界结果。本页补充的是结果对应哪一个温度，修正后的尺寸仍需按批准规则判定。
常见问题
车间不在20℃，所有尺寸都不能测吗？应结合公差、温差、材料与方法评估，不能只凭房间温度一项作判断。
把报告统一标成20℃就可以吗？需要实际测量或有效修正的依据；未经处理的原始读数不能改标签冒充参考温度结果。
参考资料
NIST工程计量参考温度说明；NIST非标准温度下的尺寸测量不确定度研究。

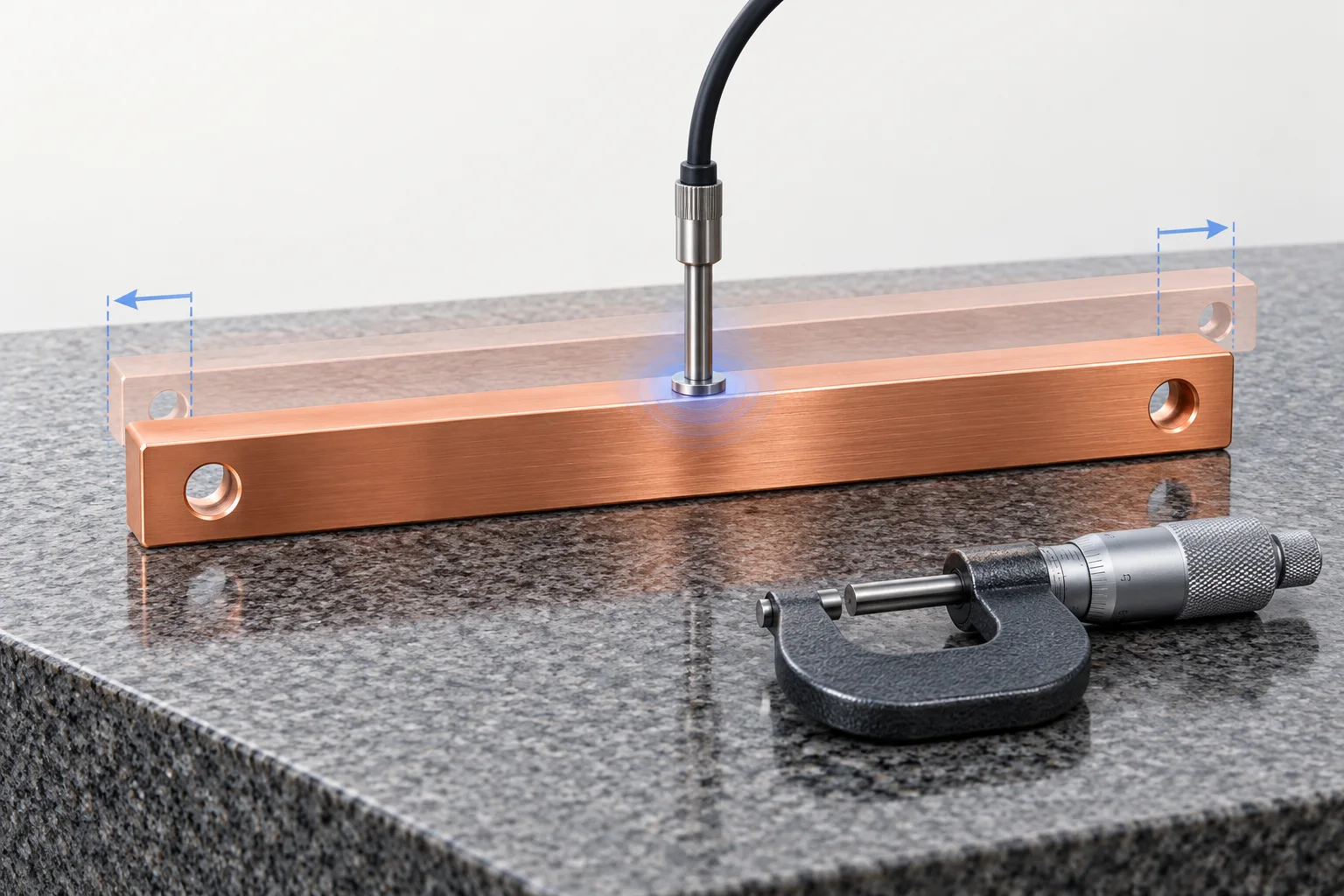

封面为 AI 热膨胀概念示意，位移经过夸张，不是宏川产品实拍或检测记录。算例不构成材料系数、制造公差或测量能力承诺。
