PCB铜排加导热垫是否能降温，要看它有没有形成有效的散热路径。导热系数k的单位为W/(m·K)，材料热阻的单位为K/W。仅凭较高的k值，无法给出铜排会降低多少摄氏度，还需核对装配厚度、接触面积、接触热阻和散热器到环境的路径。
先算清垫片本身的温差
OpenStax的平板导热关系可改写为R材料=t/(kA)。这里t为热流方向上的厚度，单位m；A为垂直热流的面积，单位m²。模型适用于均匀材料的一维稳态导热，暂不计界面接触和横向扩散。
假设装配后的厚度t=1.0 mm，k=3 W/(m·K)，有效面积A=200 mm²。换成米制后，R材料=0.001/(3×0.0002)，约为1.67 K/W。若实际有3 W热量通过这片材料，两面的温差约为5 K。这个5 K是材料内部的温差，不能当作铜排相对环境的温升，也不能解释为加垫后必降5℃。
| 核对项目 | 单位或记录 | 含义 |
|---|---|---|
| 导热系数k | W/(m·K)、测试方向与方法 | 材料传热性质 |
| 装配厚度t | mm、对应压缩条件 | 实际导热路程 |
| 有效接触面积A | mm²、接触位置 | 不能直接采用整片外形面积 |
| 界面与散热路径 | 压力、表面、散热器及风量 | 决定材料之外的热阻 |
供应商的热阻数字要连同单位看
Parker的界面材料资料将材料内部传热与接触热阻分开，并说明表面形貌、夹持压力和材料厚度会影响结果。有些资料采用K·cm²/W等面积归一化单位，不能与K/W直接比较。只有在面积定义及测试条件相符时，才能据此换算。
询价时索取对应厚度和压力下的数据，说明是否包含接触热阻。不要把未压缩的标称厚度与另一压力下的热性能拼成一组。铜排、垫片和散热器没有充分贴合时，按名义面积计算会过于乐观。
整机验证保留哪些条件
比较PCB贴片汇流条散热方案时，保留同一PCB、实际电流、测点、环境温度和风量，并记录装配压力及垫片状态。增加夹紧力可能改变板和焊点受力，应先由结构负责人确认。导热性能也不能证明电气绝缘符合要求，绝缘要求需另行评审。
等待温度稳定的讨论见汇流条热时间常数与温升记录。本页算例描述稳态材料温差，短时曲线仍需按实际试验保存。
常见问题
k翻倍，铜排温升就减半吗？只有本页理想材料热阻项在其余条件不变时减半，整条热路径仍有其他部分。
更厚的导热垫一定更差吗？理想材料热阻会随厚度增加，但实际还要满足填隙、贴合及机械约束，不能只比较厚度。
参考资料
OpenStax平板导热关系；Parker界面材料热性质与接触条件。

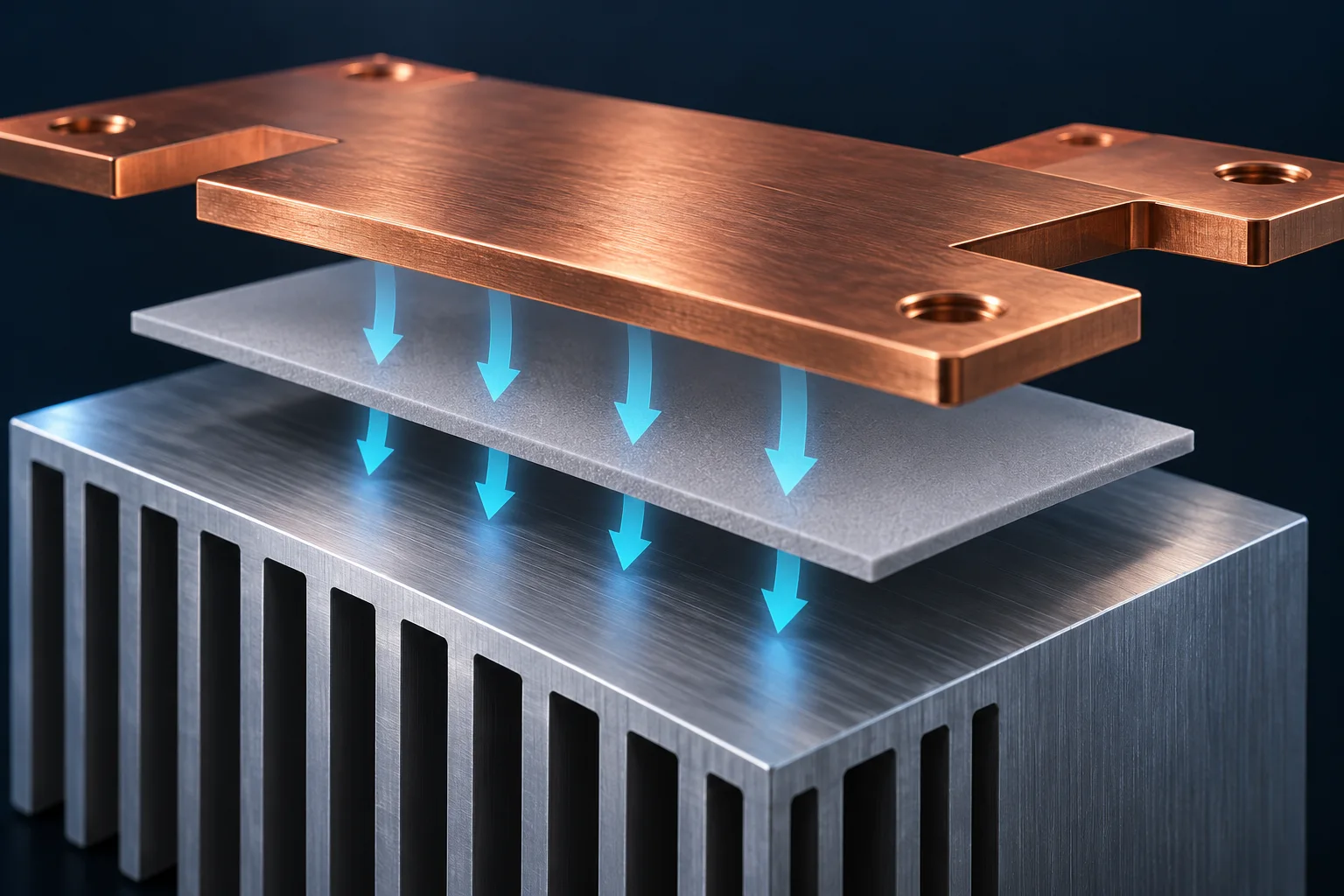

封面为 AI 热路径概念示意，不是宏川散热试验。全部算例为假设，不构成产品热阻、温升或电气绝缘保证。
