直接回答 PCB汇流条的短路验证需要同时检查热量与机械载荷。电动力随瞬时电流乘积变化，两条回路导体电流大小相同时，力与电流平方成正比。应取得故障电流波形或峰值、导体间距和支撑条件，不能用连续工作电流判断短路承受能力。
先分清两类输入
| 输入 | 用途 | 记录单位 |
|---|---|---|
| 瞬时峰值与方向 | 评估电动力和受力方向 | A，时间轴用s |
| 电流平方对时间的积分 | 评估故障热效应 | A²·s |
| 导体间距与支撑跨度 | 建立结构模型 | mm，计算时统一换算 |
电池、母线电容与保护器件会影响直流PCB的故障波形。请向系统设计方取得可用的峰值、持续时间及限流条件。IEC 60909-0（2026版）针对50 Hz或60 Hz三相交流系统，不能直接充当直流板卡的短路模型。
用一个简化例子检查数量级
对足够长、细且平行的两条导体，在自由空间近似下，单位长度力的大小为 F/L = μ₀|I₁I₂|/(2πd)。电流用A，中心距d用m，μ₀约为4π×10⁻⁷ H/m，结果为N/m。同向电流相吸，反向电流相斥。
假设两条反向导体均达到1000 A，中心距10 mm，得到20 N/m；均匀受力长度50 mm时，总力约1 N。峰值增加到2000 A，其他条件相同，总力约4 N。这只是理想导体计算，不是某款贴片铜排的短路额定值。
计算到焊点之前，还缺什么
宽矩形铜条、折弯区、邻近回流路径与紧密间距会改变磁场分布。焊接在PCB上的铜条也不符合自由支承梁的全部假设。工程评估应明确材料状态、截面方向、焊接区、PCB约束和支撑刚度，再选择适用的解析模型、仿真或受控试验。不得把总力直接等分到两个焊点作为合格证明。
询价PCB贴片汇流条时，附上导体布置图、故障条件、支撑位置和允许变形。热量计算可接着看峰值、RMS与I²t的区别。
常见问题
增加铜厚就能通过短路验证吗？
增加截面会改变电阻与刚度，支撑、焊点和PCB仍需检查。故障后应按整机流程隔离电源，检查永久变形、焊点裂纹、支撑损伤及间距变化，再决定能否恢复使用。
资料来源
- Copper for Busbars，第4章的电动力与支撑讨论。
- IEC 60909-0（2026版）官方范围，三相交流短路电流计算。

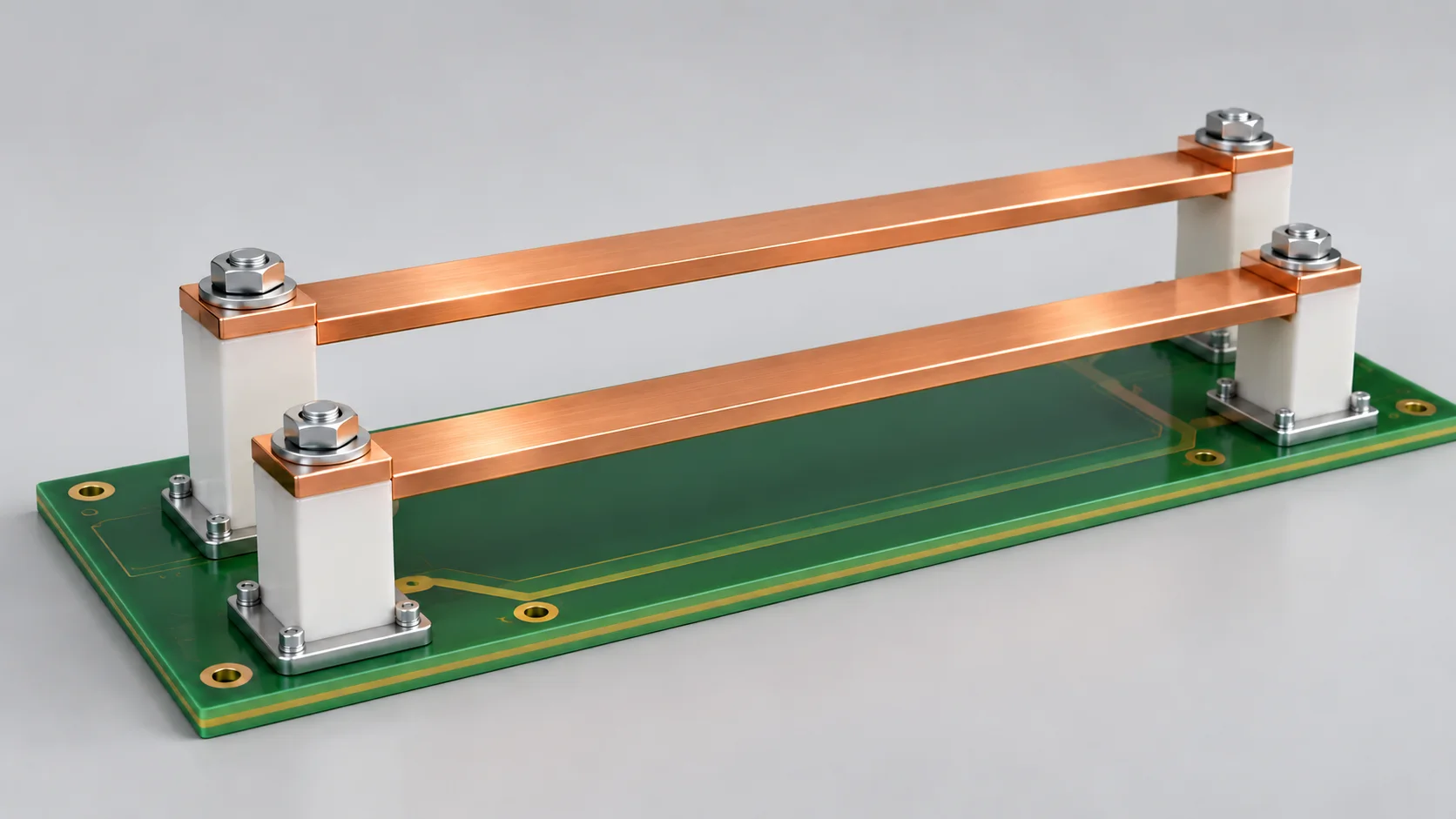

资料核验于2026年10月8日。计算为假设示例，非宏川产品实测。封面为AI生成的工程示意，非实物照片或试验记录。
