HCSP-2041BN-TR · 20×4×1mm 黄铜镀镍贴片铜条
先核对型号与安装条件，再确认样品和报价。

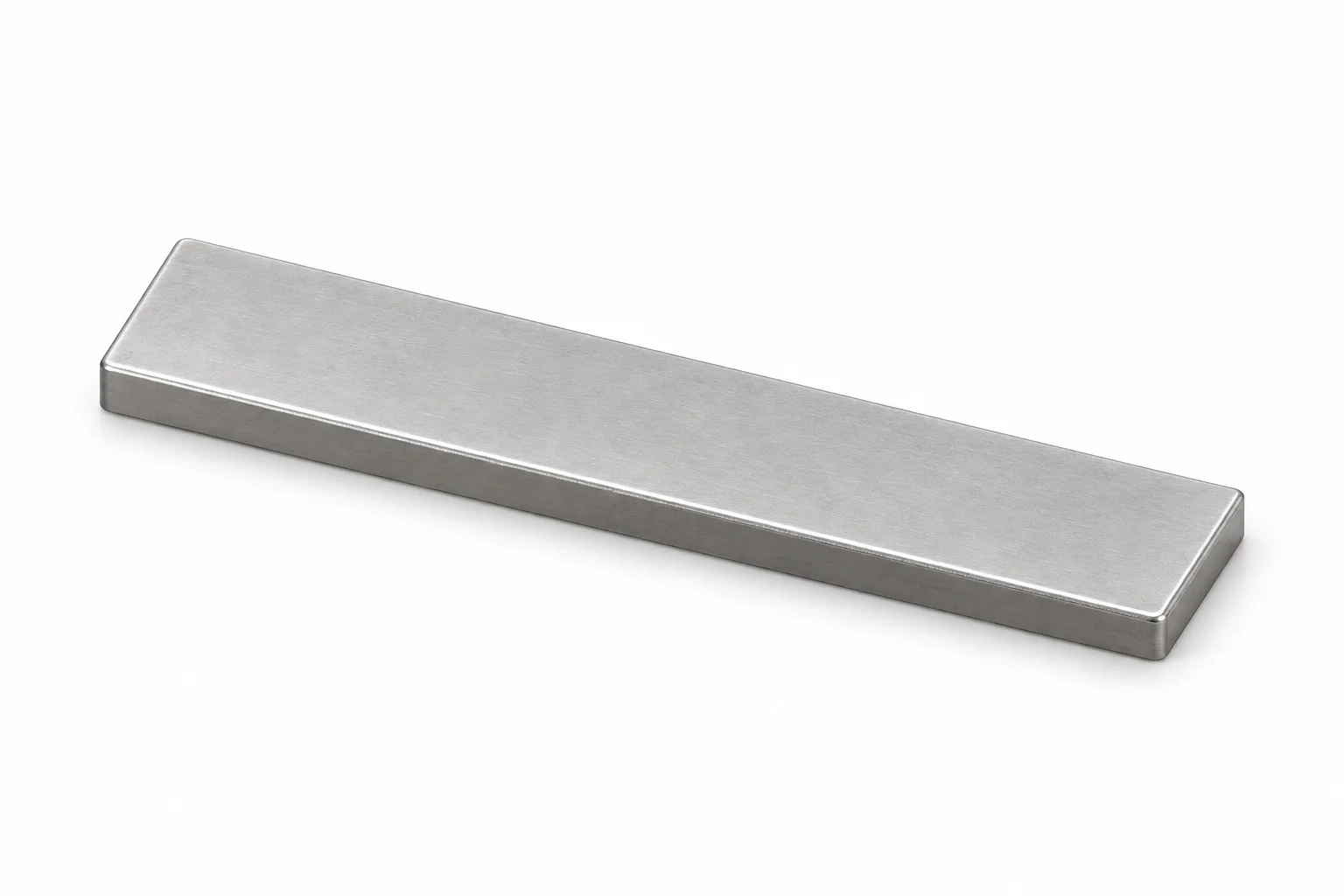

图片仅供参考，具体规格请以产品数据表为准
产品说明
HCSP-2041BN-TR 是用于 PCB 导电连接的贴片铜条，外形尺寸为 20×4×1mm，采用黄铜基材和镀镍表面，编带包装。
图纸标注厚度公差为 ±0.05mm，四个平面外角为 R0.20mm，镍层厚度为 3–5μm。产品为实心条状结构，无孔、无槽、无台阶。
选型时请结合焊盘布局、安装空间与焊接工艺核对图纸，并通过样件确认装配和温升。实际载流能力取决于 PCB 铜箔、焊点和散热条件，页面估算值不能作为实测额定电流。
本页产品图用于外观参考，尺寸与公差请以对应规格书为准。提供采购数量和使用工况，可进一步确认样品、包装数量、交期及报价。
联系我们
产品参数
| 零件编号 | HCSP-2041BN-TR |
| 分类 | 贴片汇流条 |
| 尺寸 (L×W×T) | 20.00mm × 4.00mm × 1.00mm (0.787" × 0.157" × 0.039") |
| 材质 | 黄铜 |
| 表面处理 | 镀镍 |
| 目录载流估算 | 20 A自动估算，非额定值。尚未列明测试条件；请按 PCB、焊点、环境温度与允许温升验证。 |
| 包装方式 | 编带 |
| 最小起订量 | 1 件 |
| 最小包装数量 | 1 件 |
下单前，建议确认这 4 项
- 安装匹配外形尺寸、焊盘或孔位、安装高度；以双方确认的图纸版本为准。
- 材料与工艺具体材料牌号、镀层及厚度、焊接或装配工艺。目录材质不能替代材质报告。
- 实际使用条件工作电流、环境温度、温升限值；螺纹件还需确认锁紧与机械载荷要求。
- 采购与资料样品或批量数量、包装、目标交期，以及项目所需的检测或合规文件。
本页展示现有目录资料。未列出的公差、镀层厚度、测试结果及合规文件，请询价时逐项确认；不代表已经具备或通过认证。
