如何让PCB过100A大电流？大电流汇流条设计指南

详解PCB承载100A大电流的设计方法，包括铜厚选择、汇流条方案、热管理策略及SMT贴片汇流条应用案例，帮助工程师解决大电流载流难题。

在储能变流器、光伏逆变器、新能源汽车电机控制器等大功率应用中，PCB承载100A甚至更高电流已成为常态。传统PCB设计方法在应对如此大的电流时面临严峻挑战：铜箔过热、载流能力不足、焊盘脱落等问题频发。本文将系统介绍如何通过合理的铜厚设计、汇流条方案以及热管理策略，让PCB稳定承载100A大电流。

一、传统PCB载流的局限性

标准PCB铜厚通常为1oz（35μm），根据IPC-2221标准，10mm宽的铜箔在10℃温升条件下仅能承载约3-4A电流。要承载100A电流，理论需要：

由此可见，单纯增加铜厚和线宽并非最优解，尤其是在空间受限的应用场景中。更关键的是，多层PCB的内层铜箔散热能力远不如外层，进一步限制了载流能力。这也是为什么在大电流设计中，贴片汇流条成为越来越多工程师的首选方案。

汇流条是解决大电流载流问题最有效的方案之一。相比传统PCB铜箔，汇流条具有以下优势：

对比项	PCB铜箔	汇流条	提升幅度
铜厚度	1-3oz (35-105μm)	0.5-3mm	10-50倍
截面积	受限	灵活设计	显著提升
散热能力	依赖板材	直接空气对流	3-5倍
接触电阻	焊盘连接	大面积焊接	降低50%+

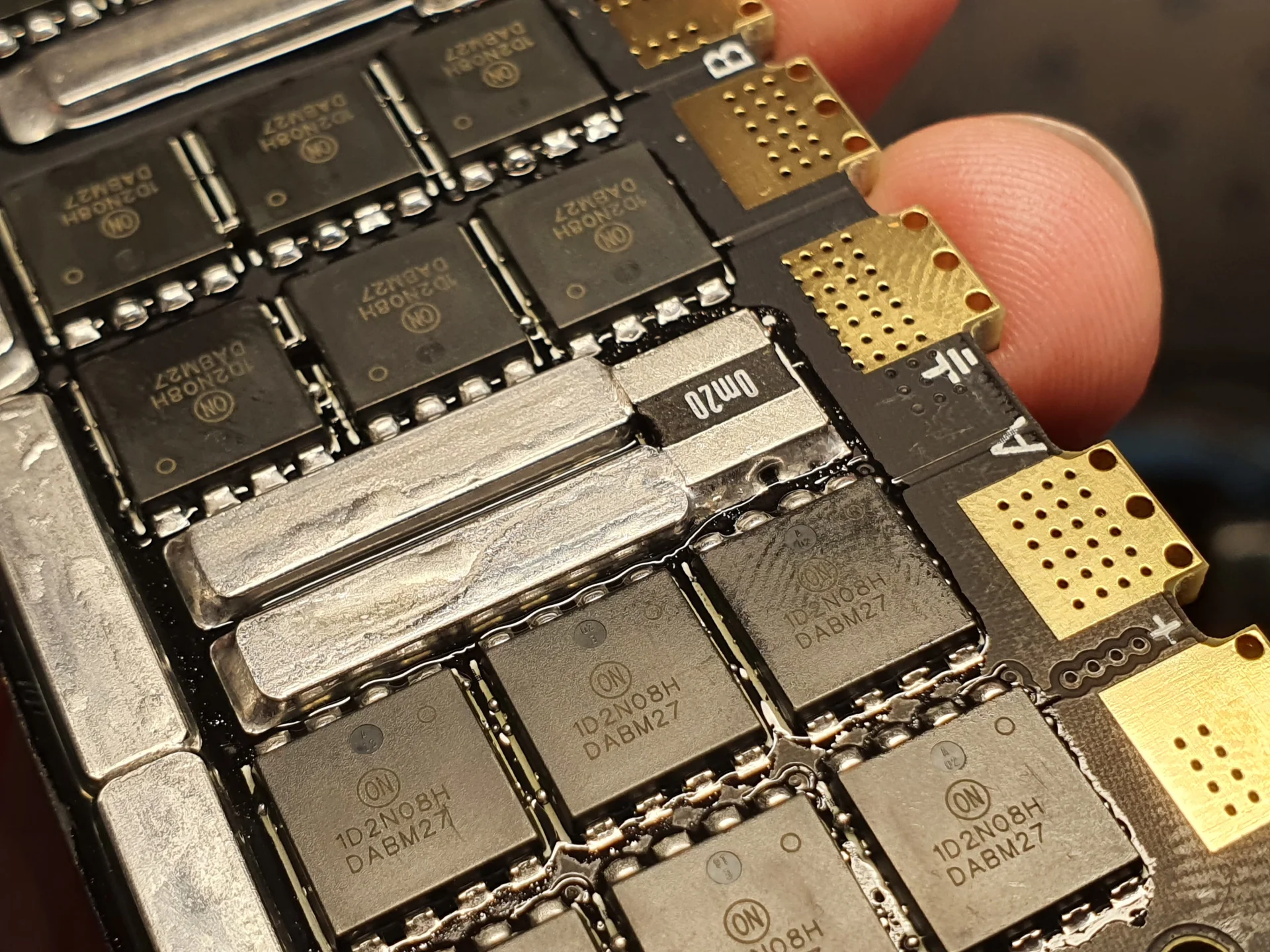

宏川精密提供的SMT贴片汇流条采用编带包装，可直接上SMT贴片机，实现高效自动化生产。相比传统螺丝固定的铜排，贴片汇流条具有更低的接触电阻和更高的可靠性。

大电流必然产生大量焦耳热（Q=I²Rt），良好的热管理是确保系统稳定运行的关键：

热管理方案	适用场景	效果	成本
增加铜厚（3-4oz）	50A以下	温升降低20-30%	低
大面积铺铜	通用方案	散热面积增大	低
热过孔阵列	多层板	层间导热	中
贴片汇流条	100A+	温升降低60%+	中
主动散热（风冷/液冷）	200A+	可控温升	高

大电流连接点的可靠性直接影响系统寿命。传统方案中的螺丝连接容易出现松动、氧化等问题，导致接触电阻增大、发热加剧，形成恶性循环。

推荐采用贴片汇流条方案，通过回流焊工艺实现大面积焊接连接，具有以下优势：

以某储能变流器项目为例，PCB需承载120A直流母线电流。设计方案如下：

该方案相比传统铜排螺丝连接方案，生产效率提升80%，接触电阻降低60%，且完全消除了螺丝松动的可靠性隐患。更多产品信息可访问产品中心。

在设计100A以上大电流PCB时，建议遵循以下选型原则：

p>需要注意的是，贴片汇流条的焊盘设计应遵循IPC标准，确保足够的焊接面积。建议焊盘尺寸比汇流条本体大0.3-0.5mm，以保证焊接可靠性。定制冲压件可根据具体需求提供个性化解决方案。

让PCB稳定承载100A大电流，核心在于合理选择载流方案：单纯增加铜厚成本高、效率低；贴片汇流条方案兼顾载流能力、散热性能和生产效率，是当前大功率应用的最佳选择。

作为专业的贴片五金制造商，宏川精密提供全系列的SMT贴片汇流条、贴片螺母、焊接端子等产品，支持定制化设计，满足各类大电流应用需求。
